電動蝶閥概述

電動蝶閥采用三偏心多層次高性能蝶閥與電動執行器組成。該閥執行機構采用活塞式結構，輸出穩定，動作可靠；三偏心多層次金屬硬密封蝶閥系列，采用三維偏心原理設計，密封圈采用硬軟密封兼具的多層次結構，無機械磨損，可達到零泄漏，密封性能可靠,適用于石油、化工、冶金、電力、食品、醫藥、給排水、氣體輸送等不同介質的管路上作調節流量、截斷或接通流體的最佳裝置，是通用蝶閥向中壓高壓領域的延伸和發展。

選用不同的材質，可分別適用于水、污水、海水、空氣、蒸汽、煤氣、可燃氣體、腐蝕性介質、油品及食品等介質。

產品特點及優點

三偏心蝶閥顧名思義，就是給蝶閥了做了三次偏心，這種設計工藝使得三偏心蝶閥擁有更廣泛的應用領域，它不僅具備了軟密封蝶閥那樣良好的密封性能，同時擁有硬密封蝶閥耐高溫高壓的特性。之所以擁有這些優點，得益于三偏心蝶閥的結構，本篇文章就來聊一聊三偏心蝶閥的結構和原理。

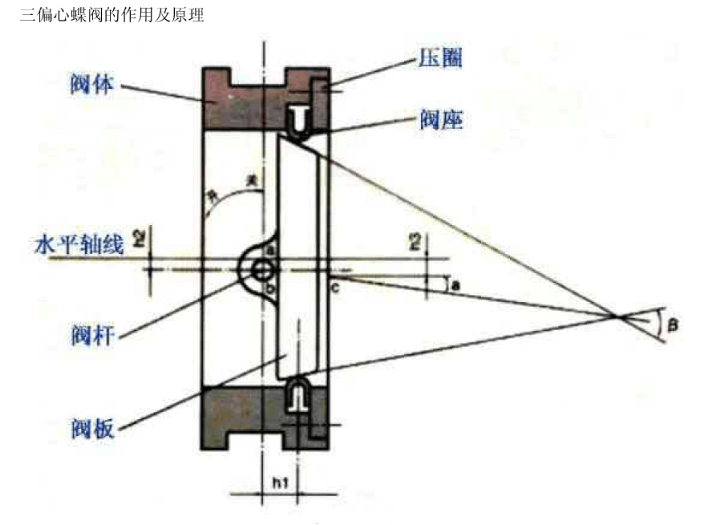

三偏心蝶閥的三個三偏分別是指：

第1個偏心：閥軸位于閥板軸后面，使得密封能夠完全緊密環繞接觸整個閥座。

第2個偏心：閥軸中心線偏離管道和閥門中心線，這就免受閥門開啟和關閉的干擾。

第3個偏心：閥座錐體軸偏離閥軸中心線，這樣可以在關閉和開啟過程中消除摩擦作用，并且實現環繞整個閥座的均勻一致的壓縮密封效果。

三偏心蝶閥巧妙的把三偏心都放在了閥板上，在閥板的外邊緣采用部分外球面結構。此結構需使用自行設計的簡單夾具在數控機床上完成，外偏心球面經拋光處理達到粗糙度Ra0.4，球面鍍鉻或堆司太萊合金，硬度達到HRC45～60。

把偏心角放在閥板上，閥座用壓圈壓在閥體上，解決了普通三偏心蝶閥加工中遇到的困難，閥體、閥板、閥座配對使用不能互換，損壞之后維修成本過高等一系列問題，且所有零件模塊化，庫房管理簡單，加工簡單、維修方便，降低備件成本。

三偏心蝶閥適合制作大口徑閥門，可以廣泛應用到石油的輸送管道切斷，冶金鋼廠，煤氣總管道調節、切斷，化工冶煉裝置介質調節切斷，水處理設備進、出水調節切斷，熱電站的冷卻水系統，天然氣，堿液，海水、酸液等行業中

閥體

型式：扁平偏置式鑄造閥體

公稱通徑：50~2000 2”~80”

公稱壓力：PN1.6、4.0、6.4、10.0MPa

ANSI 150、ANSI 300

JIS 10k、20k、

連接型式：對夾式法蘭式

材料：WCB、ZG1Cr18Ni9Ti、

ZG0Cr18Ni12Mo2Ti、Ti

（CF8、CF8M、CF3、CF3M）

(SCPH2、SCS13A、SCS14A)

上閥蓋

標準型：與閥體一起鑄造

填料和使用溫度：膨脹石墨、聚四氟乙烯

-29~+600℃

軟密封使用溫度：-20~200℃

注：以上溫度范圍不允許超材料的使用溫度、壓力范圍。

閥內組件

閥板形狀：密封面為傾斜部分

閥板材質：鍛鋼鍍硬珞，鑄不銹鋼SCS14A鍍硬珞（堆焊stelliteNO.6）ZG1Cr18Ni9Ti鍍硬珞

閥座材質：SUS304、SUS316；堆焊斯太萊合金（硬密封）聚四氟乙烯、增強聚四氟乙烯（軟密封）

軸材料：不銹鋼0Cr18Ni12Mo2Ti氮化；

0Cr17Ni4Cu4Nb

閥板轉角：0~60°、0~90°

流量特性：近似等百分比

執行機構

執行機構型式：精小型，防爆型

電壓：AC220V,AC380V,特殊定制：DC24V,AC110V,AC440V

電氣接口：1/2NPT

作用型式：正作用/電開：輸入信號增加閥開

反作用/電閉：輸入信號增加閥關

性能

回差2.5％

死區1.0％

額定轉角偏差±2.5

泄漏等級ANSI B16.104IV(硬密封)

ANSI B16.104VI(軟密封)

一、工作原理

當執行機構的控制部分接受來自調節器的信號（輸入信號4~2 0mA. DC或1~5V. DC）和來自開度檢測部分的開度信號，將兩信號比較并放大，向消除其差值的方向驅動和控制電機產生推力，通過連接來帶動閥芯的移動，從而改變閥芯與閥座的流通面積，直到消除兩部分的偏差，電機停止作，閥芯停止運動，以此來達到自動調節和切斷的目的。

二、應用標準

標準所屬國家	制造標準	法蘭標準	結構長度標準	檢驗標準
中國GB	GB/T12238—1989	GB/T9113.1—2000	GB/12221—89	GB/T13927—92
美國API	API 609—91 ANSI B16.34—96	ANSI 16.5a—92 MSS—SP—44	ANSI B1.10—92	API 598—94
日本JIS	JIS B2004—84	JIS B2212～2216	JIS B2002—87	FIS B2003—87

三、主要技術參數及零部件材質

公稱通徑DN（mm）		50-2000（DN800以上請與公司市場營銷部或技術部聯系）
公稱壓力PN（Mpa)		1.6	2.5		4.0
公稱壓力（Mpa)	強度試驗	2.4	3.75		6.0
	密封試驗	1.76	2.75		4.4
材料\材料代號		C	P		R
主要零件	閥體	WCB	ZG1Cr18Ni9Ti		ZG0Cr18Ni12Mo2Ti
	蝶板	WCB	ZG1Cr18Ni9Ti		ZG0Cr18Ni12Mo2Ti
	閥桿	2Cr13	1Cr18Ni9Ti		0Cr18Ni12Mo2Ti
	密封圈	四氟不銹鋼
	填料	四氟柔性石墨
適用工況	適用介質	水、蒸汽、油品		硝酸類	醋酸類
	適用溫度	碳鋼：-29℃～425℃不銹鋼：-40℃～600℃
執行器	型號	GT系列、AT系列、AW系列
	電壓	220V，380V

四、額定CV值

DN閥門口徑	50	80	100	125	150	200	250	300	350	400	450	500
60°開度	80	130	240	380	650	1130	1800	2510	3300	4280	5440	6760
90°開度	160	265	490	770	1350	2350	3640	5020	6900	9030	11950	14000
DN閥門口徑	600	700	800	900	1000	1100	1200	1300	1400	1600	1800	2000
60°開度	9710	13620	17890	22190	25990	32500	38800	45500	51400
90°開度	2060	27880	36540	44950	57630	67700	600	96600	109600

五、外形尺寸

1、電動對夾式蝶閥外形尺寸

公稱通徑DN	L	H	H1	D1	Z-φd	D	L1	L2
50	43	452	80/112	120/125	4-18	165	208	120
65	46	475	88/115	136/145	4-18	185	208	120
80	46/49	516	96/120	160/	8-18	200	208	120
100	52/56	551	115/140	185	8-18	220	208	120
125	56/64	566	128/170	210	8-18	220	208	120
150	56/70	606	140/180	240	8-22	285	256	156
200	60/71	731	175/210	295	8-22	340	256	156
250	68/76	778	202/240	355	12-22	395/405	256	156
300	78/83	830	242/290	410	12-22	445/460	256	156
350	78/92	996	266/320	470	16-22	505-520	346	156
400	102	1058	298/350	515/525	16-26	565/580	346	156

注：表中數據XX/XX，“L、H1”為軟密封/硬密封；“D1、D”為壓力1.0Mpa/1.6Mpa

2、電動法蘭式蝶閥外形尺寸（注：表中執行器為KWR）

公稱徑通DN	L	H	H1	D	D1	Z-φd	L1	L2
50	108	539	82.5/112	165	125	4-18	208	120
65	112	554	92.5/115	185	145	4-18	208	120
80	114	569	100/120	200	160	8-18	208	120
100	127	614	110/138	220	180	8-18	208	120
125	140	649	125/164	250	210	8-18	208	120
150	140	725	142.5/175	285	240	8-22	256	156
200	152	835	170/208	340	295	8-22/12-22	256	156
250	165	890	192.5/243	405	355	12-22/12-26	256	156
300	178	995	222.5/283	460	410	12-22/12-26	256	156
350	190	1155	252.5/310	520	470	16-22/16-26	346	156
400	216	1225	282.5/340	580	525	16-26/16-30	346	156

注：表中數據XX/XX，“H1”列為軟密封/硬密封，“Z-φd”列表示壓力1.0Mpa/1.6Mpa

執行機構

電子式電動執行機構的詳細結構說明請參閱執行器說明書。

3610R系列角行程電子式電動執行機構是高性能電動執行

機構，機內有伺服系統，無需另配伺服放大器，關鍵部件控制器采用先進的混合集

成電路，并用樹脂澆注固化，經老化處理，可靠性高、防潮、防震。采用底座、曲

柄方式安裝時，曲柄零點的位置可在0~360℃內任意確定。此外，執行機構具有

過載保護、溫度保護及力矩開關保護三項保護功能。

3810除具有3610系列伺服系統內裝，無需另配，關鍵部件控制器采用先進的混合集成電路，并用樹脂澆注固化老化，可靠性高、

防潮、防震；具有過載保護、溫度保護及力矩開關保護三項保護功能等特點外，在方

便使用方面做了大量的改進。

作為一種角行程執行機構，QT系列電動執行機構結構緊湊，即使安裝在
危險的作業環境中也能保證其高可靠性和品質。QT系列電動執行機構還能
在輸出轉矩60NM~2500NM范圍內提供合理的解決方案。

HYR系列電動執行機構采用以工業單片機為核心的控制模塊，采用全樹脂封裝，

結構緊湊、體積小巧、防塵隔震功能好。可接收4~20mA.DC或1~5V.DC信號，

對電動執行機構轉角進行智能調整和標定、抑制震蕩，確保對電動閥門實現精

確操作，同時輸出4~20mA.DC反饋信號。

選購電動閥門需確定以下幾個參數

產品名稱：

產品型號：

公稱壓力：

公稱通徑：

閥體材質：

連接方式：

介質名稱：

介質溫度：

使用壓力：

電動執行器系列：

電磁閥電源：AC220V、380V、110V，DC24V

防護類型：普通型、防爆型

產品概述
技術參數
安裝示意圖
現場案例

111

電動蝶閥概述

選用不同的材質，可分別適用于水、污水、海水、空氣、蒸汽、煤氣、可燃氣體、腐蝕性介質、油品及食品等介質。

產品特點及優點

閥體

型式：扁平偏置式鑄造閥體

公稱通徑：50~2000 2”~80”

公稱壓力：PN1.6、4.0、6.4、10.0MPa

ANSI 150、ANSI 300

JIS 10k、20k、

連接型式：對夾式法蘭式

材料：WCB、ZG1Cr18Ni9Ti、

ZG0Cr18Ni12Mo2Ti、Ti

（CF8、CF8M、CF3、CF3M）

(SCPH2、SCS13A、SCS14A)

上閥蓋

標準型：與閥體一起鑄造

填料和使用溫度：膨脹石墨、聚四氟乙烯

-29~+600℃

軟密封使用溫度：-20~200℃

注：以上溫度范圍不允許超材料的使用溫度、壓力范圍。

閥內組件

閥板形狀：密封面為傾斜部分

閥板材質：鍛鋼鍍硬珞，鑄不銹鋼SCS14A鍍硬珞（堆焊stelliteNO.6）ZG1Cr18Ni9Ti鍍硬珞

閥座材質：SUS304、SUS316；堆焊斯太萊合金（硬密封）聚四氟乙烯、增強聚四氟乙烯（軟密封）

軸材料：不銹鋼0Cr18Ni12Mo2Ti氮化；

0Cr17Ni4Cu4Nb

閥板轉角：0~60°、0~90°

流量特性：近似等百分比

執行機構

執行機構型式：精小型，防爆型

電壓：AC220V,AC380V,特殊定制：DC24V,AC110V,AC440V

電氣接口：1/2NPT

作用型式：正作用/電開：輸入信號增加閥開

反作用/電閉：輸入信號增加閥關

性能

回差2.5％

死區1.0％

額定轉角偏差±2.5

泄漏等級ANSI B16.104IV(硬密封)

ANSI B16.104VI(軟密封)

一、工作原理

二、應用標準

標準所屬國家	制造標準	法蘭標準	結構長度標準	檢驗標準
中國GB	GB/T12238—1989	GB/T9113.1—2000	GB/12221—89	GB/T13927—92
美國API	API 609—91 ANSI B16.34—96	ANSI 16.5a—92 MSS—SP—44	ANSI B1.10—92	API 598—94
日本JIS	JIS B2004—84	JIS B2212～2216	JIS B2002—87	FIS B2003—87

三、主要技術參數及零部件材質

公稱通徑DN（mm）		50-2000（DN800以上請與公司市場營銷部或技術部聯系）
公稱壓力PN（Mpa)		1.6	2.5		4.0
公稱壓力（Mpa)	強度試驗	2.4	3.75		6.0
	密封試驗	1.76	2.75		4.4
材料\材料代號		C	P		R
主要零件	閥體	WCB	ZG1Cr18Ni9Ti		ZG0Cr18Ni12Mo2Ti
	蝶板	WCB	ZG1Cr18Ni9Ti		ZG0Cr18Ni12Mo2Ti
	閥桿	2Cr13	1Cr18Ni9Ti		0Cr18Ni12Mo2Ti
	密封圈	四氟不銹鋼
	填料	四氟柔性石墨
適用工況	適用介質	水、蒸汽、油品		硝酸類	醋酸類
	適用溫度	碳鋼：-29℃～425℃不銹鋼：-40℃～600℃
執行器	型號	GT系列、AT系列、AW系列
	電壓	220V，380V

四、額定CV值

DN閥門口徑	50	80	100	125	150	200	250	300	350	400	450	500
60°開度	80	130	240	380	650	1130	1800	2510	3300	4280	5440	6760
90°開度	160	265	490	770	1350	2350	3640	5020	6900	9030	11950	14000
DN閥門口徑	600	700	800	900	1000	1100	1200	1300	1400	1600	1800	2000
60°開度	9710	13620	17890	22190	25990	32500	38800	45500	51400
90°開度	2060	27880	36540	44950	57630	67700	600	96600	109600

五、外形尺寸

1、電動對夾式蝶閥外形尺寸

公稱通徑DN	L	H	H1	D1	Z-φd	D	L1	L2
50	43	452	80/112	120/125	4-18	165	208	120
65	46	475	88/115	136/145	4-18	185	208	120
80	46/49	516	96/120	160/	8-18	200	208	120
100	52/56	551	115/140	185	8-18	220	208	120
125	56/64	566	128/170	210	8-18	220	208	120
150	56/70	606	140/180	240	8-22	285	256	156
200	60/71	731	175/210	295	8-22	340	256	156
250	68/76	778	202/240	355	12-22	395/405	256	156
300	78/83	830	242/290	410	12-22	445/460	256	156
350	78/92	996	266/320	470	16-22	505-520	346	156
400	102	1058	298/350	515/525	16-26	565/580	346	156

注：表中數據XX/XX，“L、H1”為軟密封/硬密封；“D1、D”為壓力1.0Mpa/1.6Mpa

2、電動法蘭式蝶閥外形尺寸（注：表中執行器為KWR）

公稱徑通DN	L	H	H1	D	D1	Z-φd	L1	L2
50	108	539	82.5/112	165	125	4-18	208	120
65	112	554	92.5/115	185	145	4-18	208	120
80	114	569	100/120	200	160	8-18	208	120
100	127	614	110/138	220	180	8-18	208	120
125	140	649	125/164	250	210	8-18	208	120
150	140	725	142.5/175	285	240	8-22	256	156
200	152	835	170/208	340	295	8-22/12-22	256	156
250	165	890	192.5/243	405	355	12-22/12-26	256	156
300	178	995	222.5/283	460	410	12-22/12-26	256	156
350	190	1155	252.5/310	520	470	16-22/16-26	346	156
400	216	1225	282.5/340	580	525	16-26/16-30	346	156

注：表中數據XX/XX，“H1”列為軟密封/硬密封，“Z-φd”列表示壓力1.0Mpa/1.6Mpa

執行機構

電子式電動執行機構的詳細結構說明請參閱執行器說明書。

3610R系列角行程電子式電動執行機構是高性能電動執行

機構，機內有伺服系統，無需另配伺服放大器，關鍵部件控制器采用先進的混合集

成電路，并用樹脂澆注固化，經老化處理，可靠性高、防潮、防震。采用底座、曲

柄方式安裝時，曲柄零點的位置可在0~360℃內任意確定。此外，執行機構具有

過載保護、溫度保護及力矩開關保護三項保護功能。

3810除具有3610系列伺服系統內裝，無需另配，關鍵部件控制器采用先進的混合集成電路，并用樹脂澆注固化老化，可靠性高、

防潮、防震；具有過載保護、溫度保護及力矩開關保護三項保護功能等特點外，在方

便使用方面做了大量的改進。

HYR系列電動執行機構采用以工業單片機為核心的控制模塊，采用全樹脂封裝，

結構緊湊、體積小巧、防塵隔震功能好。可接收4~20mA.DC或1~5V.DC信號，

對電動執行機構轉角進行智能調整和標定、抑制震蕩，確保對電動閥門實現精

確操作，同時輸出4~20mA.DC反饋信號。

選購電動閥門需確定以下幾個參數

產品名稱：

產品型號：

公稱壓力：

公稱通徑：

閥體材質：

連接方式：

介質名稱：

介質溫度：

使用壓力：

電動執行器系列：

電磁閥電源：AC220V、380V、110V，DC24V

防護類型：普通型、防爆型

聲明：本文中所有文字、數據、圖片均只適用于參考，性能參數、結構尺寸參數、液動蝶閥價格等詳情，請聯系我們，電話：021-59170722!
